Detailinformationen |
|||
| Name: | Messingrückschlagventil | Materical: | Messing |
|---|---|---|---|
| Medien: | Wasser | Druck: | Mitteldruck |
| Struktur: | Kontrolle, Steuerung, Ball | Verpackung: | Karton/Palette |
| Markieren: | Geschmiedetes Messing-Rückschlagventil,Messing-Rückschlagventil mit Gewinde,Wasser-Rückschlagventil vernickelt |
||
Produkt-Beschreibung

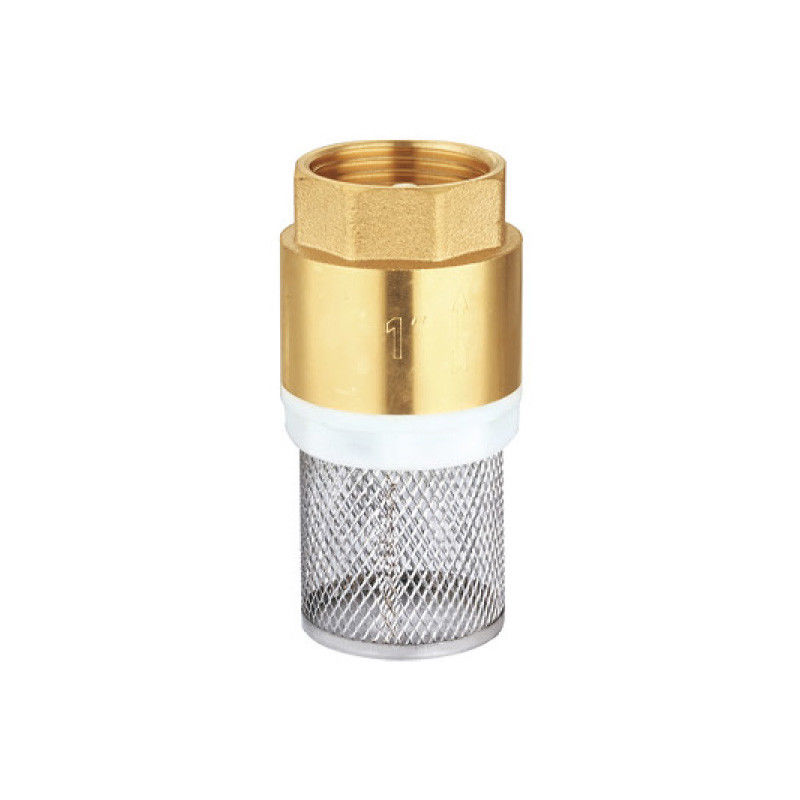

Messing-Rückschlagventil CV5004 Nenndruck:max25bar Temperatur:-10-110
Spezifikation
-
Boby aus geschmiedetem Messing
-
Sandgestrahlt und vernickelt
-
Nenndruck: Max. 16 bar
-
Temperatur: -10°C~110°C
-
Gewinde ISO228/1
-
100 % dicht getestet
Maße
| GRÖSSE | A | C |
| 1/2" | 66 | 31.9 |
| 3/4" | 78 | 38.9 |
| 1" | 85.5 | 42 |
| 1 1/4" | 101 | 57.6 |
| 1 1/2" | 118.5 | 64.5 |
| 2" | 128 | 78.7 |
| 2 1/2" | 154.4 | 97 |
| 3" | 171 | 111 |
| 4" | 184.5 | 140.4 |
Verpackung
| GRÖSSE | Gewicht (g) | Innerer Kasten (Millimeter) | Karton (mm) |
Menge pro Innenkarton |
Menge pro Karton |
| 1/2" | 59 | 21,5 × 13,5 × 7,5 | 40 × 22 × 28,5 | 26 | 260 |
| 3/4" | 90 | 21,5 × 13,5 × 7,5 | 40 × 22 × 28,5 | 15 | 150 |
| 1" | 119 | 22 × 14 × 8,5 | 44 × 23,5 × 29 | 12 | 120 |
| 1 1/4" | 235 | 30,5 × 10,7 × 10,7 | 56 × 32 × 23,5 | 9 | 90 |
| 1 1/2" | 302 | 21,5 × 13,5 × 7,5 | 42 × 22,5 × 39 | 3 | 45 |
| 2" | 462 | 22 × 14 × 8,5 | 22 × 23,5 × 29 | 3 | 30 |
| 2 1/2" | 950 | 33 × 23 × 12 | 47,5 × 34 × 36,5 | 4 | 20 |
| 3" | 1224 | 35 × 20 × 14,5 | 40×35×29 | 3 | 12 |
|
4” |
1916 | 35 × 20 × 14,5 | 40×35×29 | 2 | 8 |
